排針排母連接器作為電子設備中的重要組件，其針腳位置的正確識別對于確保設備正常運行至關重要。本文鑫鵬博連接器工程師將介紹幾種有效的識別方法，幫助讀者準確識別排針排母連接器的針腳位置。

一、了解排針排母連接器的基本結構：

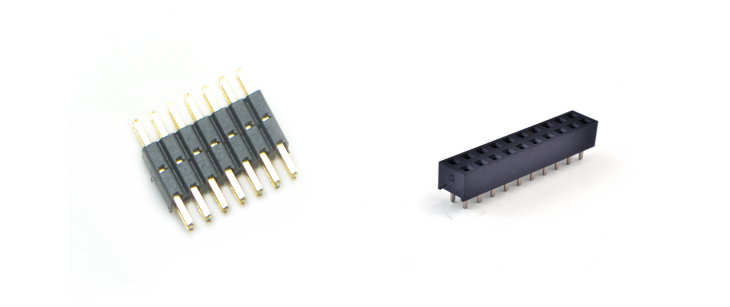

在識別針腳位置之前，首先需要了解排針排母連接器的基本結構。排針連接器通常由一排金屬針腳組成，而排母連接器則具有與排針相對應的插座。每個針腳都有特定的編號和位置，這些編號和位置是識別針腳的關鍵。

二、使用連接器規格書或數據表：

連接器制造商通常會提供詳細的規格書或數據表，其中包含了連接器的詳細尺寸、針腳排列和編號等信息。通過查閱這些文檔，可以快速準確地了解每個針腳的位置和功能。

三、使用視覺標識：

許多排針排母連接器在針腳或插座上會有明顯的視覺標識，如顏色、數字或字母等。這些標識可以幫助用戶快速識別針腳的位置。在使用時，應確保這些標識清晰可見，并遵循制造商的指示。

四、使用測試設備：

在無法直接識別針腳位置的情況下，可以使用測試設備進行檢測。例如，使用萬用表或示波器等測試工具，通過測量針腳之間的電阻、電壓或信號波形等參數，可以間接判斷針腳的位置和功能。但需要注意的是，使用測試設備時應遵循安全操作規程，避免損壞設備或造成人員傷害。

五、參考電路圖和布線圖：

在電子設備的設計和布線過程中，通常會繪制電路圖和布線圖。這些圖紙?jiān)敿?xì)展示了設備的電路連接關系和布線方式，包括排針排母連接器的針腳位置和連接方式。通過參考這些圖紙，可以準確地識別針腳位置，并確保設備正確連接。

總結：正確識別排針排母連接器的針腳位置對于設備的正常運行至關重要，通過了解連接器的基本結構、查閱規格書或數據表、使用視覺標識、使用測試設備以及參考電路圖和布線圖等方法，可以有效地識別針腳位置。在實際操作過程中應根據具體情況選擇合適的方法并遵循安全操作規程。通過不斷的實踐和學習可以提高識別針腳位置的準確性和效率，為電子設備的正常運行提供有力保障。
